实验五 功率因数的提高
一.实验目的
1.研究提高感性负载功率因数的方法及意义
2.了解EWB的基本界面,学习EWB的基本操作。
二.实验内容及步骤
        1.启动EWB。

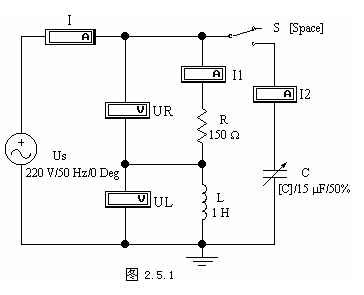

2.按照图2.5.1联接实验电路,断开开关S,点击主窗口右上角的启动/停止开关,使计算机对电路进行仿真。
3.读取并记录电压表UR、UL及电流表I、I1的示值,记录在电路描述窗口。
4.接通开关S,改变可调电容C的容量,使其在0%~100%之间变化,每次变化10%,读取并记录各电压表、电流表的示值,记录在电路描述窗口。
5.选择File | Save  菜单命令,将建立的电路保存在 .ewb文件中。按照节1.3.4的2中介绍的方法,将电路图复制到粘贴板上,然后,将其粘贴到事先打开的字处理软件(如word或写字板)的新文档中,再将电路描述窗口中的测试数据也复制到文档中,保存文档。
6.点击启动/停止开关,使计算机停止仿真。退出EWB。
三.实验报告要求及思考题
1.根据步骤3、4所测数据,计算各种情况下的λ、P、Q、S,写出计算式。
2.由步骤4所测数据,画出C—I曲线,找出使电源电流I为最小时的电容值。由数据生成曲线的方法请参照附录2 :在电子文档中由数据生成曲线的方法。
3.根据所测数据,说明提高功率因数的意义。为提高感性负载的功率因数,并联的电容容量是否越大越好?
4.实验过程中观察I1表的所示数值是否变化?为什么?
