吉大2019-2020学年第一学期毕业考试《建筑工程制图》大作业

一、补绘题（每小题10分，共20分）

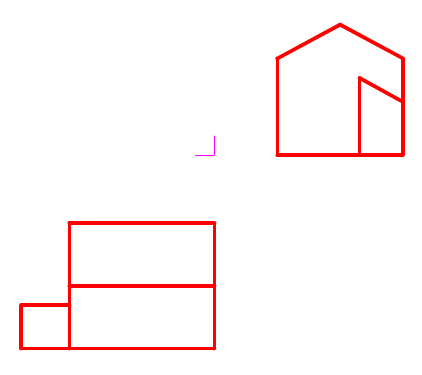

1、补绘形体的正立面投影

2、根据立体图，补齐三视图中所缺的图线
二、简答题（每小题10分，共50分）
1、楼层结构平面布置图
2、建筑平面图是如何形成的？数量怎么定？
3、何为建筑详图？建筑详图有哪几种常用图样？
4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？
5、解释配筋符号Ф8＠200含义？
三、绘图题（共30分）

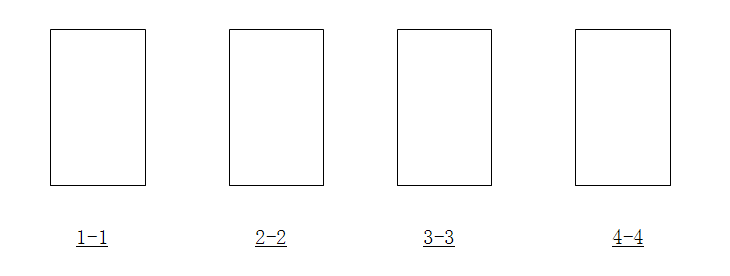

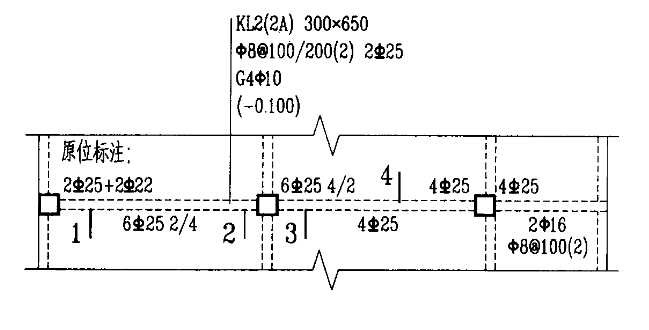

阅读梁平法施工图，完成指定位置1-1、2-2、3-3、4-4断面图。
